CANCHECKED - MFD28 Gen2 - Display dati universale

Grazie al display dati universale CANchecked MFD28 Gen2, avrete sempre tutti i dati sotto controllo.

Il display universale MFD28 Gen2 si adatta a qualsiasi veicolo ed è un display intelligente con funzionalità di cui non potrai più fare a meno. La cornice in alluminio visibile frontalmente è fresata e anodizzata nera. Può essere utilizzato sia in orientamento verticale che orizzontale.

Caratteristiche principali

• Dimensioni compatte: un foro di 71x53 mm con una profondità di 26 mm è sufficiente per incassare il nuovo display dati.
• Bus CAN:  Lettura approfondita dei dati del veicolo tramite strumenti diagnostici del produttore
• Indicatore di marcia:  direttamente tramite bus CAN o calcolato in base a velocità e giri al minuto.
• Touchscreen: naviga tra le pagine utilizzando gesti di scorrimento intuitivi.
• Personalizzazione:  crea le tue pagine, aggiungi le tue immagini o un'animazione di avvio personalizzata.
• Ingressi aggiuntivi:  è possibile collegare fino a 4 ingressi analogici e un sensore di etanolo direttamente al display.
• Commutazione CAN: utilizza il display come tastiera e invia i tuoi messaggi CAN al bus.
• Allarmi personalizzabili: è possibile configurare e attivare facilmente avvisi individuali. Ad esempio, è possibile ricevere un messaggio di avviso importante quando la temperatura dei gas di scarico supera i 900 gradi.
• Registrazione:  Registra e salva i tuoi dati sulla scheda SD interna per successive analisi.
• Misuratore di prestazioni:  misura i tuoi tempi da 0 a 100, da 100 a 200 e da 0 a 200 km/h con il misuratore di prestazioni integrato, senza bisogno di hardware aggiuntivo.
• DTC*:  Legge e cancella i codici di errore dalla centralina motore, dalla trasmissione, dall'ABS e dalla trazione integrale.
• Regolazione della luminosità*:  Il display si attenua automaticamente insieme al quadro strumenti.

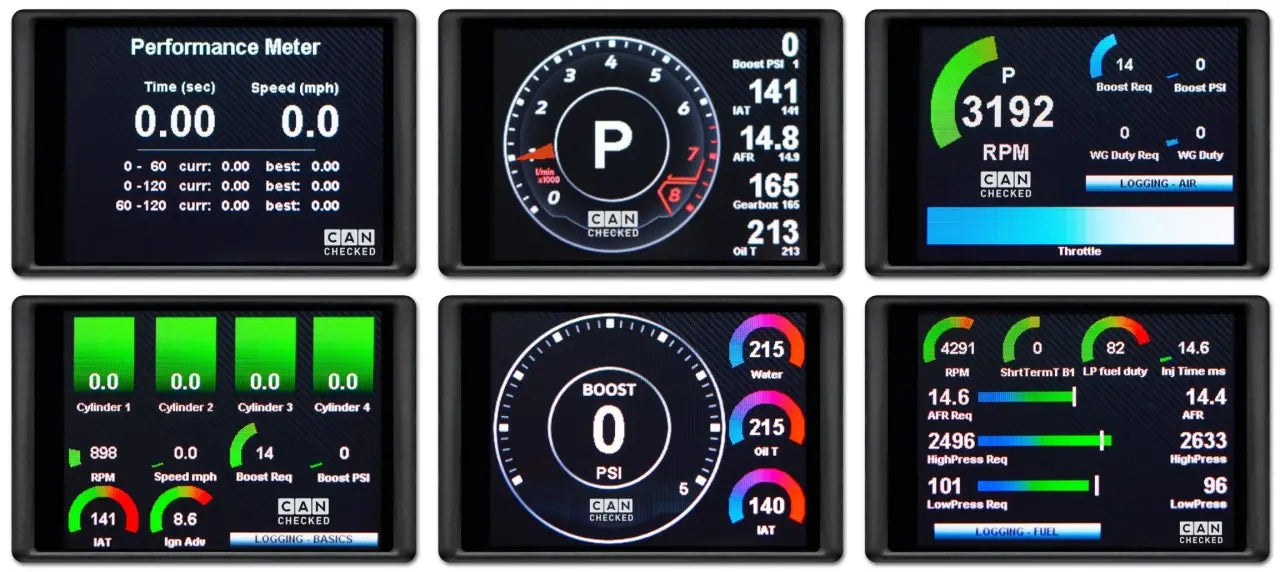

Punti di vista diversi

Configura la tua pagina o scegli tra diverse visualizzazioni predefinite:

• Il display viene fornito con pagine di esempio predefinite.
• Creare le proprie pagine è possibile e consigliato.
• È possibile inserire fino a dieci pagine.
• 20 diversi tipi di widget (ad esempio, valore del sensore, puntatore analogico, diagramma YT, barra del tachimetro, display circolare, barra verticale/orizzontale)
• I widget sono ridimensionabili e possono essere posizionati tramite trascinamento.
• I colori dei widget sono completamente personalizzabili.
• Fino a 64 widget per pagina

Software di configurazione del display - DSS

Con CANchecked DSS, puoi personalizzare completamente il display in base alle tue esigenze. Il visualizzatore di log integrato ti permette di scaricare e visualizzare i file di log. È integrato anche un registratore CAN. La funzionalità principale è il "TRI Editor" integrato, che ti permette di configurare i sensori (sia bus CAN che interni): puoi assegnare valori minimi e massimi per gli avvisi e rinominare i tuoi sensori.

Valori supportati

Molti clienti chiedono spesso: "Quali valori posso ricavare dalla mia centralina?" La risposta: "TUTTI"

Abbiamo decodificato i dati della maggior parte dei motori e possiamo offrire informazioni dettagliate. Il nostro display supporta l'interrogazione dei dati del bus CAN (UDS, TP2, protocolli specifici del produttore) (ISO 9141) e OBD2.

Il display viene fornito di serie con file TRI/TRX preconfigurati. Questi file definiscono tutti i sensori che verranno interrogati. Questi sensori variano da motore a motore. Ecco un estratto di ciò che è possibile fare:

Temperature:

• Temperatura dei gas di scarico, temperatura del liquido di raffreddamento, temperatura dell'olio, temperatura dell'aria aspirata, temperatura esterna, temperatura del carburante, temperatura del DSG

Premere:

• Pressione di sovralimentazione, pressione ambiente, pressione del carburante, pressione della pompa di alimentazione, pressione del rail effettiva/obiettivo

Lambda/Mix

• Valore lambda, tempo di iniezione, adattamento lambda a breve termine, adattamento lambda a lungo termine

Varie

• Regime del motore, massa d'aria, velocità del veicolo, angolo della valvola a farfalla, fasatura totale dell'accensione, ritardo della fasatura dell'accensione per cilindro, ciclo di lavoro N75 in %, tensione del terminale 30, coppia, marcia, valori specifici per diesel

Se mancano dei valori, possiamo aggiungerli in seguito.

Naturalmente, il tuo nuovo display dati supporta una vasta gamma di unità di controllo liberamente programmabili, quali:

• DTA Fast
• Ecumaster
• Smeraldo
• Emtron
• Haltech
• Hondata
• KMS van Kronenburg
• LinkECU
• MaxxECU
• MBE
• Megasquirt
• Motec
• Elettronica per sport motoristici
• Syvecs
• Triject
• VEMS

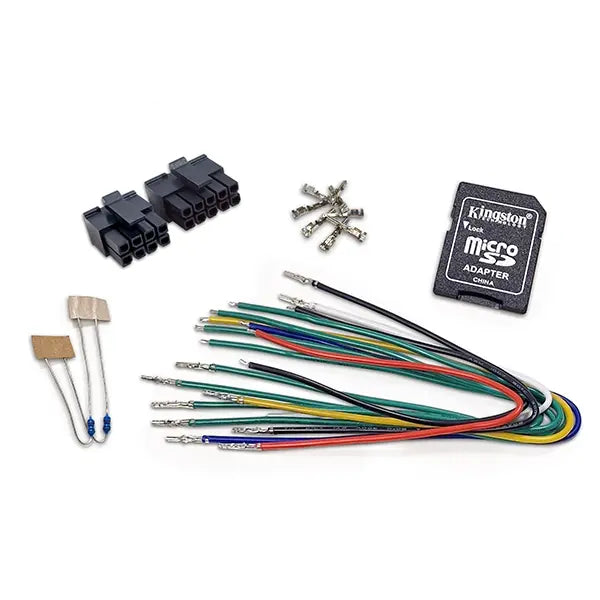

Contenuto della fornitura

Ogni consegna include:

• Display dati MFD28 Gen2 con ghiera in alluminio

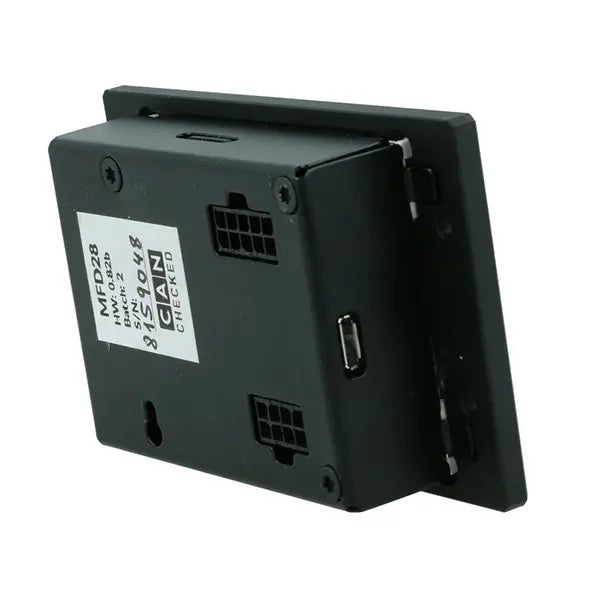

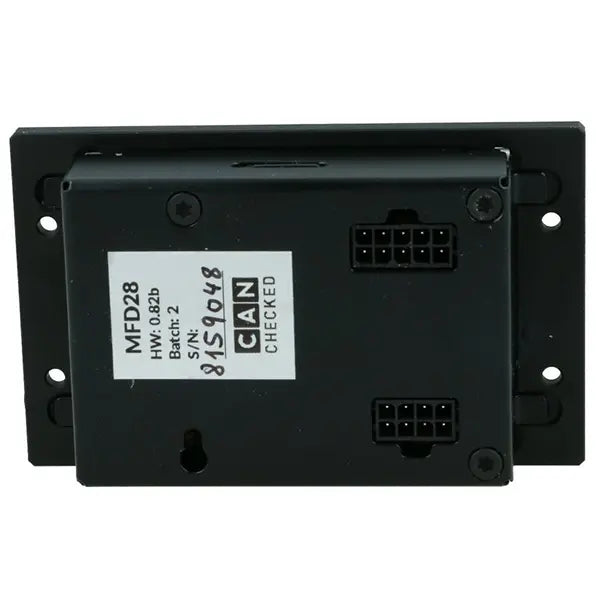

• Connettore A (Molex a 8 pin)
• Connettore B (Molex a 10 pin)
• Cavi di collegamento preassemblati in vari colori (lunghezza: 20 cm, utilizzo previsto: alimentazione, bus CAN, ingressi analogici, 5V, massa del sensore)
• Spilli auto-crimpanti
• Due resistori da 1 kΩ (come resistori di pull-up per il collegamento di sensori NTC esterni)
• Guida rapida
• cavo dati USB
• Scheda SD (preinstallata nel display)
• Adattatore per scheda SD
• Pellicola protettiva per lo schermo (per prevenire i riflessi)

Connessione ed espansione

Qualsiasi sensore può essere collegato tramite i quattro ingressi analogici: supportiamo sia sensori lineari 0-5V che sensori NTC.
I nostri sensori CANchecked, sviluppati internamente, sono preinstallati nei file TRI/TRX e devono semplicemente essere collegati.

• AIN1: Sensore di temperatura (NTC01)
• AIN2: Convertitore per sonda di temperatura dei gas di scarico tipo K (TCC01)
• AIN3: Sensore di pressione 0-10 bar (FLP01)
• AIN4: Sensore di pressione di sovralimentazione 0-5,5 bar assoluti (BST10)

Per il collegamento è possibile utilizzare il nostro cablaggio AIN preassemblato.

Oltre ai sensori analogici, è possibile collegare anche la nostra spia di cambiata esterna con 8 LED. Questa può lampeggiare in diversi colori e i limiti di giri e i colori possono essere configurati direttamente sul display.

Il sensore di etanolo va collegato direttamente al display. È necessaria una resistenza di pull-up (10 kΩ) tra i 5 V e il segnale. Successivamente, è possibile visualizzare e registrare il contenuto di etanolo e la temperatura direttamente sul display.

Funzionalità avanzate

I canali matematici consentono di combinare i dati dei sensori. Le tabelle utente offrono la possibilità di generare sensori aggiuntivi utilizzando curve caratteristiche 2D o 3D.

Accessori opzionali

• CC10000 DIN01 - Coperchio per slot DIN MFD28
• CC24000 SLM08 - modulo luce di cambio marcia esterno
• CC22780 ANC04 - Cablaggio AIN quadruplo da 300 cm
• CC22100 CBD08 - Hub di distribuzione lattine a otto scomparti
• CC22902 NTC01 - Sensore di temperatura del liquido 1/8" NPT
• CC22903 TCC01 - Convertitore di tipo K 0-1250°C
• CC22901 FLP01 - Sensore di pressione 0-10 bar (145 psi) M10x1
• CC22904 BST10 - Sensore di pressione 6,5 bar relativi (95 psi)
